バイオマス燃料生産設備

北海道 O社

メイン画像

プロセスフロー

フロー画像

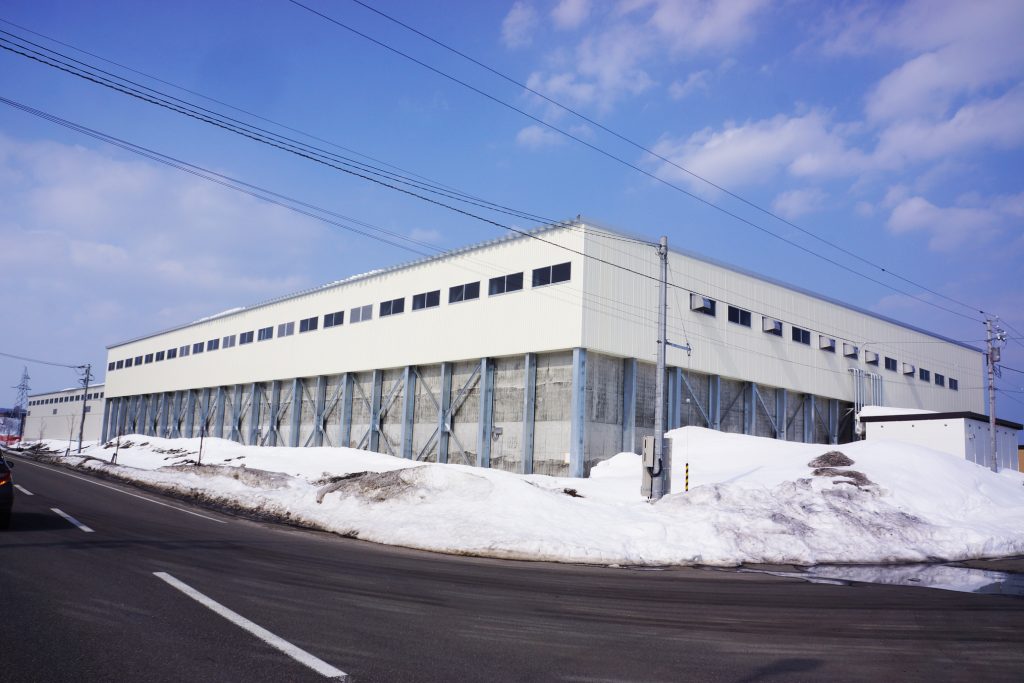

設備建屋外観
破砕設備、バイオマス燃料貯留ヤード共に、粉塵、騒音、含水等の対策を考慮して屋内設置されています。

フロー画像

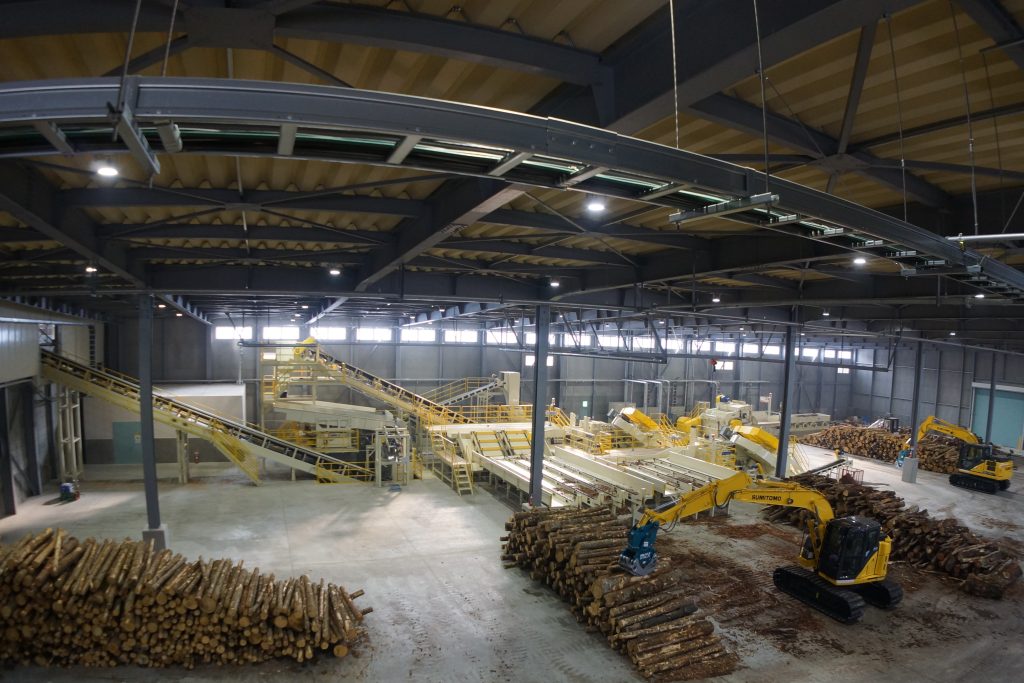

生産設備全景
2台の大型キングチッパ、大型ウッドホッガー、2台のチップ篩機、レチッパと原木及びチップハンドリング設備、制御をプラントとして納入・施工しました。

フロー画像

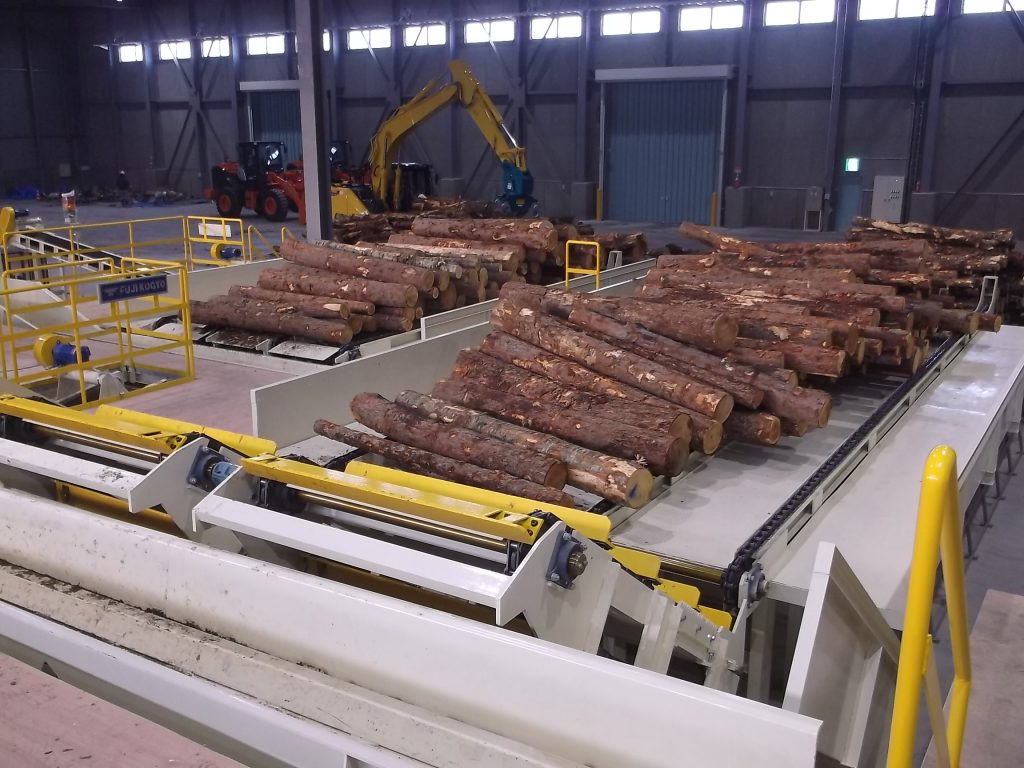

原木ローディング設備
原木を重機によりチェーンデッキ上にローディングし、定量的に堅牢なチッパー投入・重荷重振動コンベヤに供給します。また、振動により原木表面に付着した土砂を除去しチッパナイフの摩耗を抑えます。

フロー画像

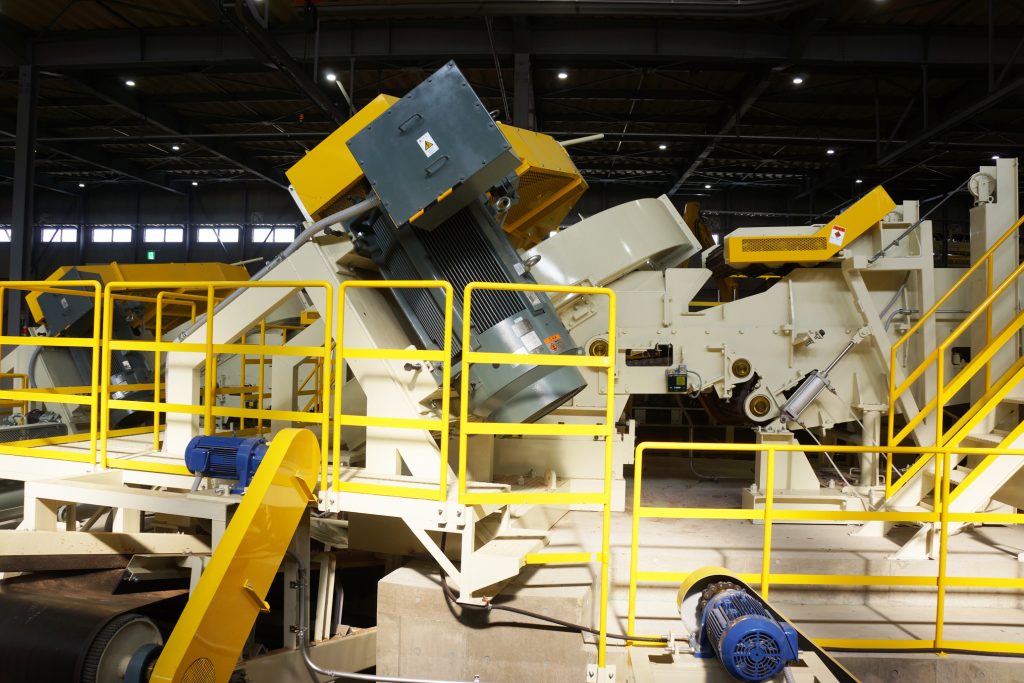

大型ディスクチッパ                                        『キングチッパ』
2台の『キングチッパ』は原木丸太から4角形状のバイオマス燃料用チップ(約30mm)を生産します。

フロー画像

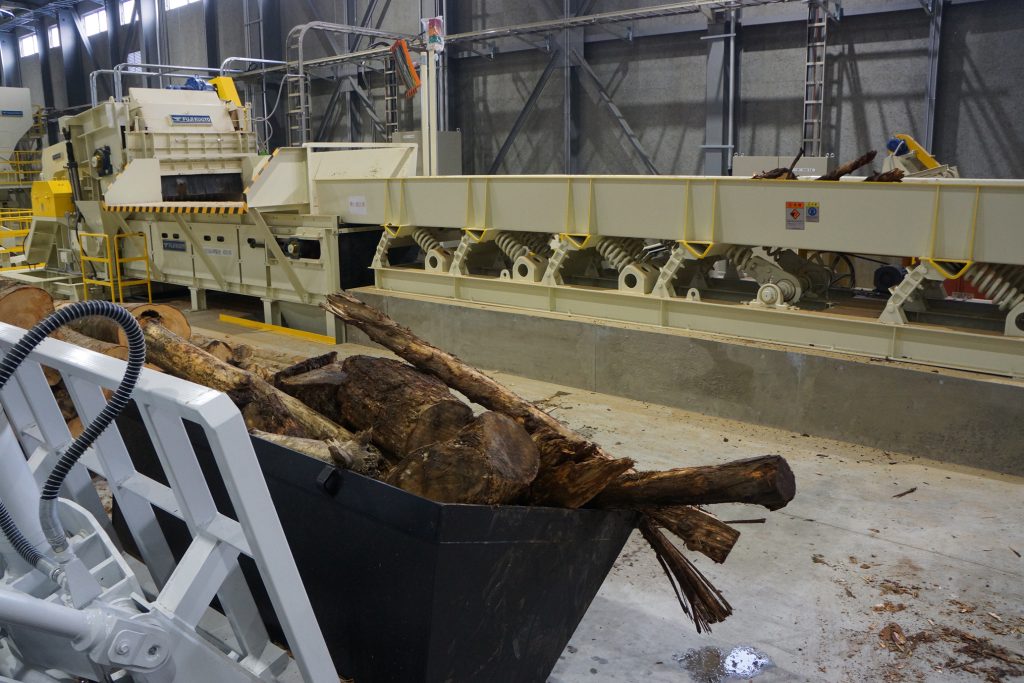

生木用破砕機                                      『ウッドホッガー』
『ウッドホッガー』は土砂等の異物の付着した端切・伐根・バーク等からピン形状のバイオマス燃料用チップを生産します。

フロー画像

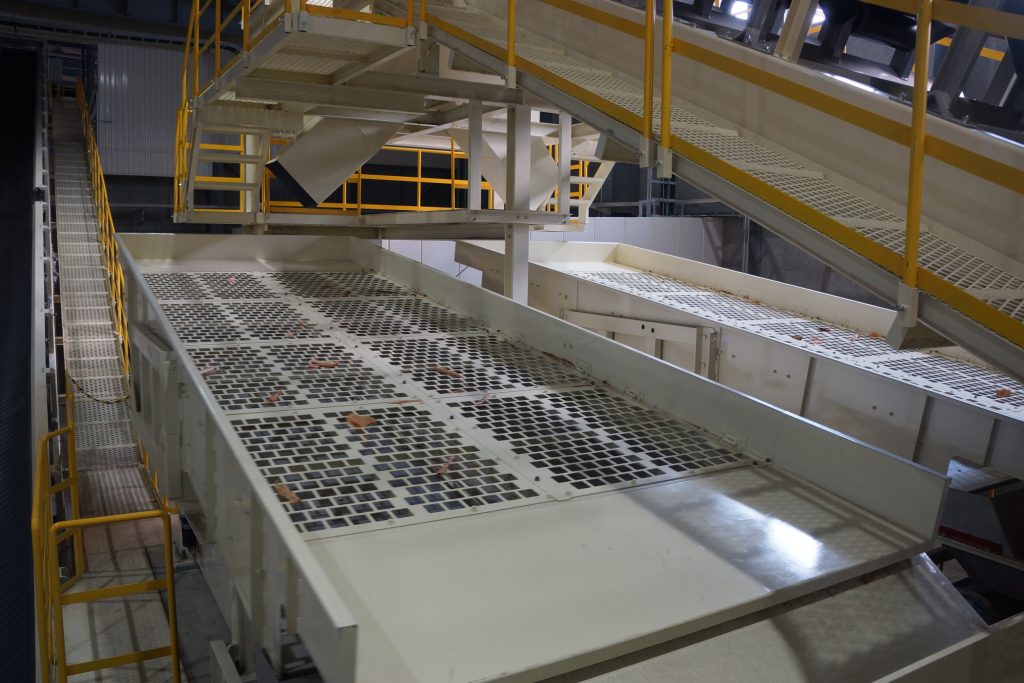

水平回旋型スクリーン                                    『ロータリースクリーン』
2台の『ロータリースクリーン』はキングチッパとウッドホッガーから排出されたチップを適サイズとオーバーサイズに篩い分けします。

フロー画像

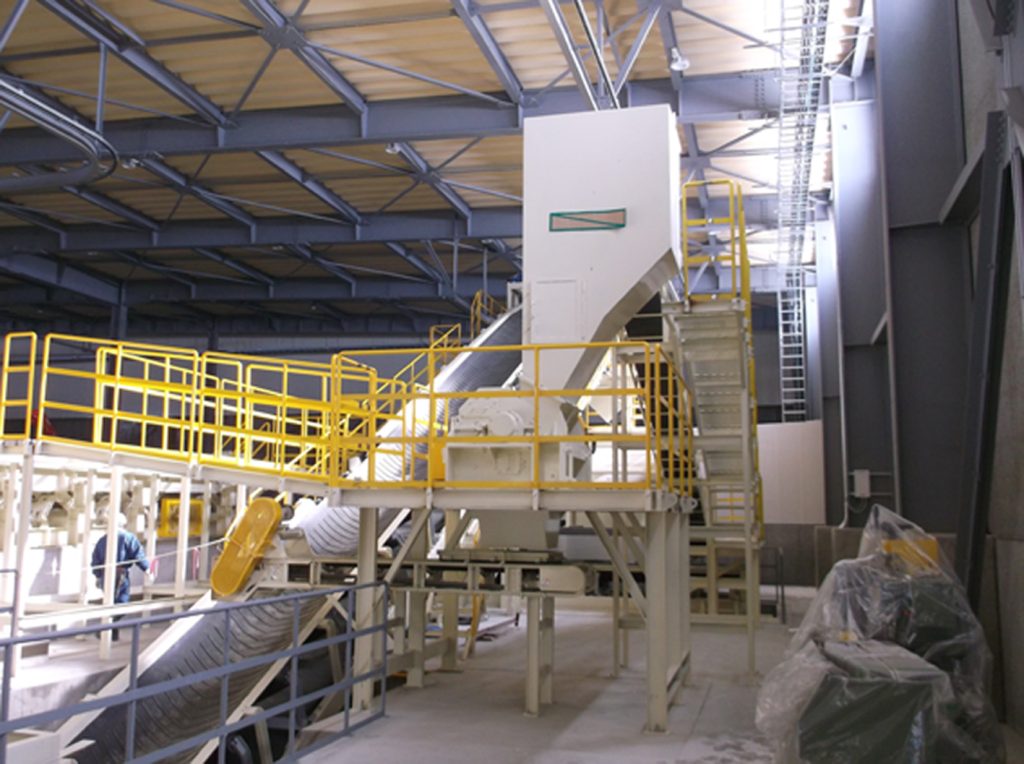

オーバーサイズ用チッパー
『レチッパ』はスクリーンで篩われたオーバーサイズチップを適サイズのチップに再破砕します。

フロー画像

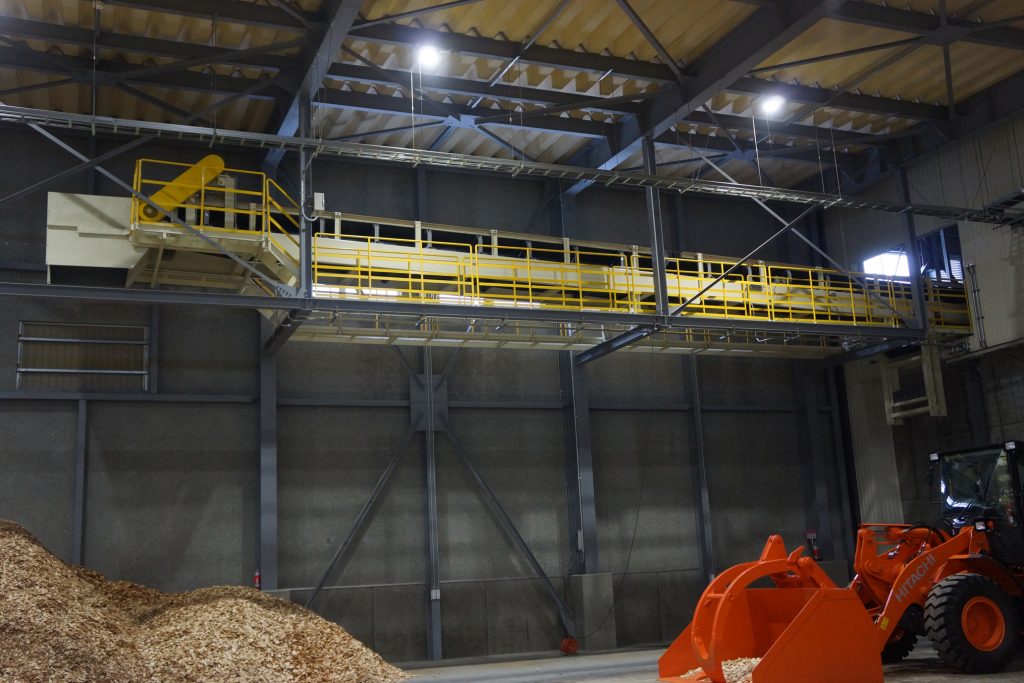

バイオマス燃料貯留ヤード
搬送用歩廊や踊場は安全性、メンテナンス性を考慮して設計施工しております。

導入機種

  • 導入機種詳細画像
  • キングチッパ
  • 原木丸太から4角形状のバイオマス燃料用チップ(約30mm)を生産します。
  • 導入機種詳細画像
  • ウッドホッガー
  • 土砂等の異物の付着した端切・伐根・バーク等からピン形状のバイオマス燃料用チップを生産します。
  • 導入機種詳細画像
  • レチッパ
  • スクリーンで篩われたオーバーサイズチップを適サイズのチップに再破砕します。
