建設混合廃棄物 高度リサイクル施設

静岡県 R社

メイン画像

風力選別・比重選別・フリップフロー型スクリーンなど選別精度の高いリサイクル施設です。

また、ミスト噴霧装置や集塵設備を設置し、作業環境を考慮した設備です。

プロセスフロー

フロー画像

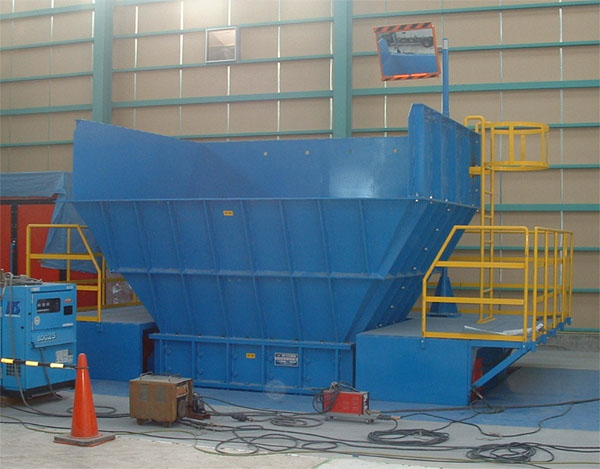

大型油圧式二軸解砕機                       『バリラ』
油圧駆動方式の低回転高トルクな破砕機のバリラは、軟質物は引き裂き、硬質物は圧縮解砕します。

フロー画像

原材料:建設混合廃棄物
粗選別/手選別にてリサイクル可能な品目を選別します。

フロー画像

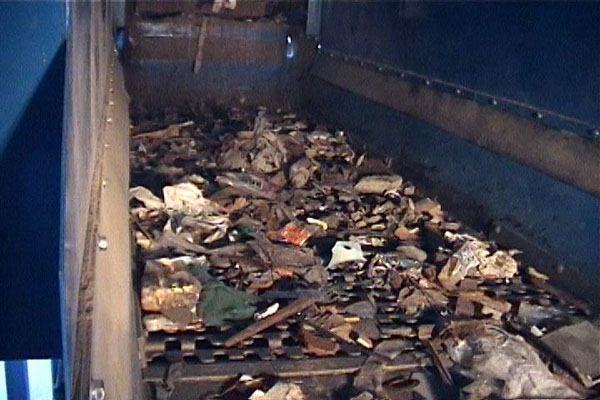

振動スクリーン
重機にて振動スクリーンへ投入、サイズ分別され約25mmアンダーの土砂を篩いおとします。

フロー画像

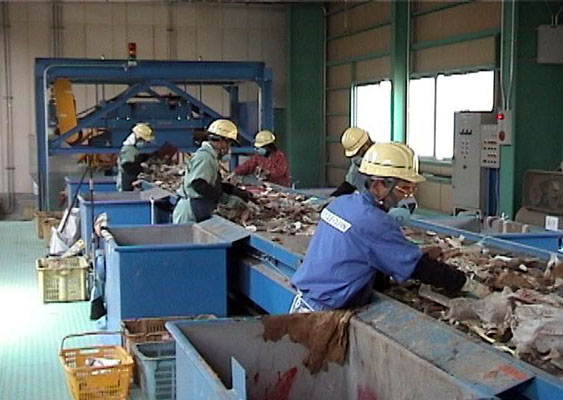

手選別ライン
廃プラ・紙・木屑など可燃物を取り除きます。

フロー画像

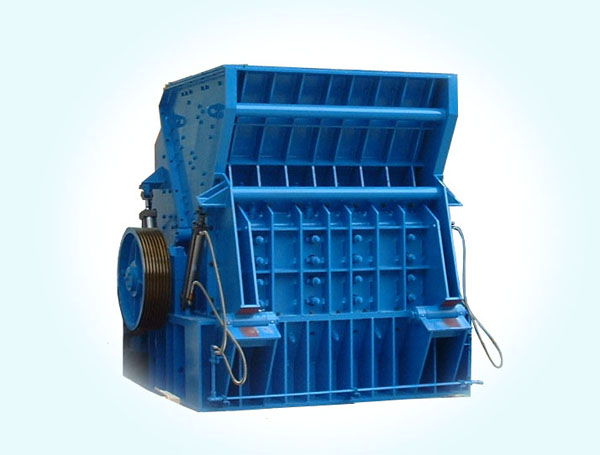

混合廃棄物破砕機                            『シュレッダSPK型』
シュレッダSPK型はコンクリート・瓦などの硬く脆 いものは細かく、ビニー ル・紙などの柔らかいものは大きく、後工程を効率よく選別できるサイズに破砕します。


フロー画像

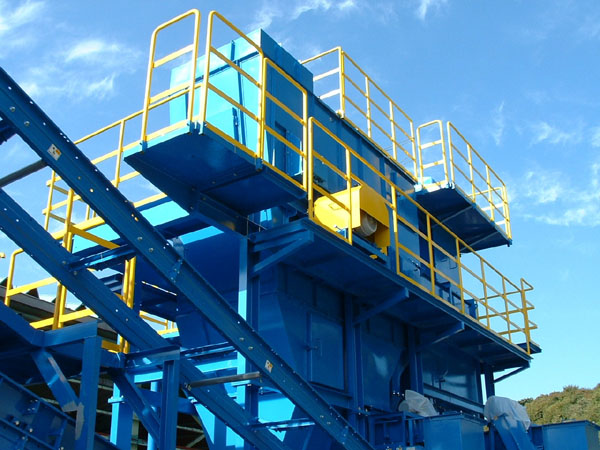

風力選別・振動スクリーン
振動式二段篩スクリーンとターボファンによるエアブローの2種類の選別機能をもった風力選別・振動スクリーンVE410C型により、サイズ別軽量物/重量物に選別します。

フロー画像

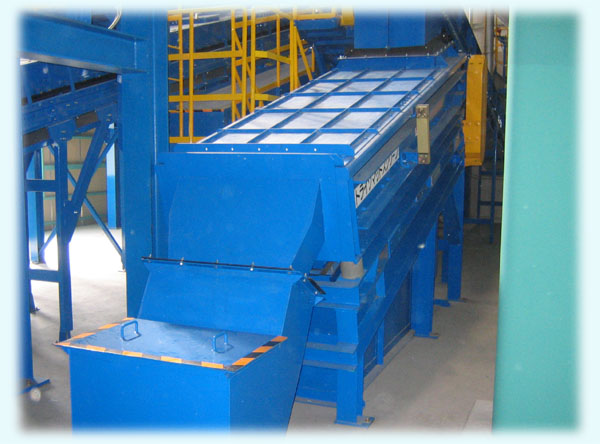

フリップフロー型篩機                                     『トライソマットスクリーン』
強靭で柔軟なスクリーンメッシュを持つトライソマットスクリーンは「たるみと張り」の伸縮運動を繰り返し、メッシュ上で跳ね上げながら篩います。湿った細かい処理物も目詰まりありません。

フロー画像

比重精選機                                    『ファインセパレータ』
ファインセパレータは特殊形状孔があいたデッキに一定方向のエアを吹き上げることで、低比重物と高比重物に選別します。

フロー画像

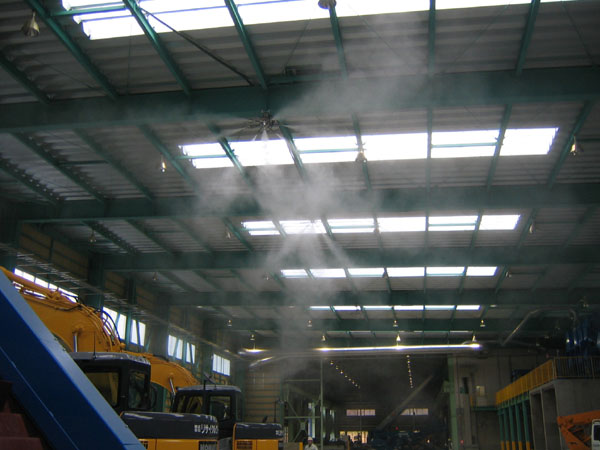

ミスト噴霧
受入ヤード・投入口など数箇所に配置。界面活性剤の効果により少ない水量で効果的に粉塵を抑制します。

フロー画像

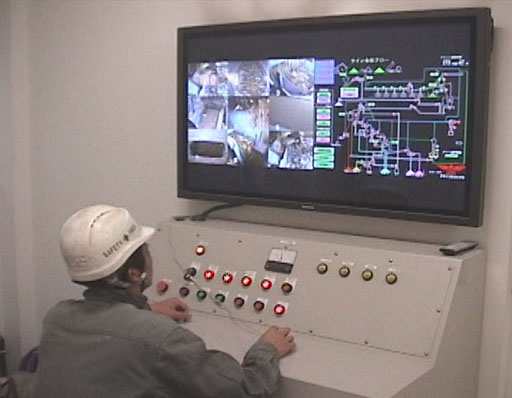

集中管理室
各所に配置したモニターカメラと大型テレビモニターにより機械の運転状況を監視し、安全かつ安定した稼動を行ないます。

導入機種

  • 導入機種詳細画像
  • バリラ
  • 油圧駆動方式の低回転高トルクな破砕機です。
  • 導入機種詳細画像
  • シュレッダSPK型
  • コンクリート,石,土砂、空き缶、ガラスなどの不燃物 と 木質片,ダンボール,古紙,廃プラなどの可燃物の混合している建設系混合廃棄物を破砕します。
