建設廃材系廃木材/バイオマス燃料チップ生産設備

広島県 S社

メイン画像

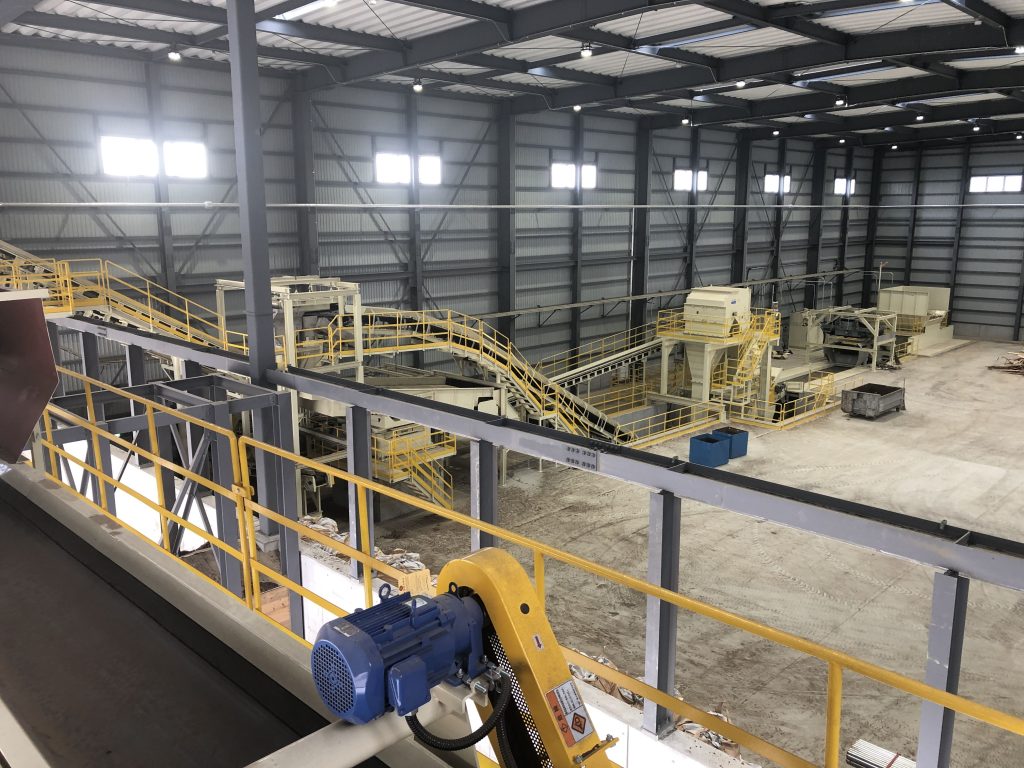

プロセスフロー

フロー画像

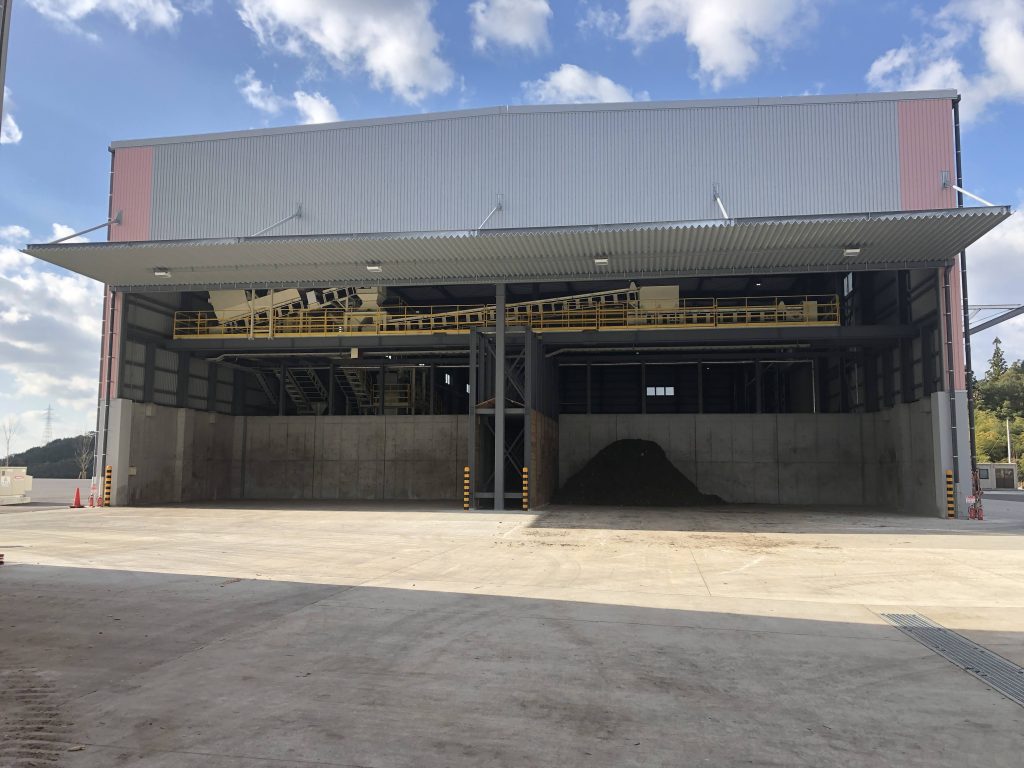

破砕設備及び処理物貯留ヤード全景
粉塵・騒音等を考慮し処理物を屋内に貯留します。

フロー画像

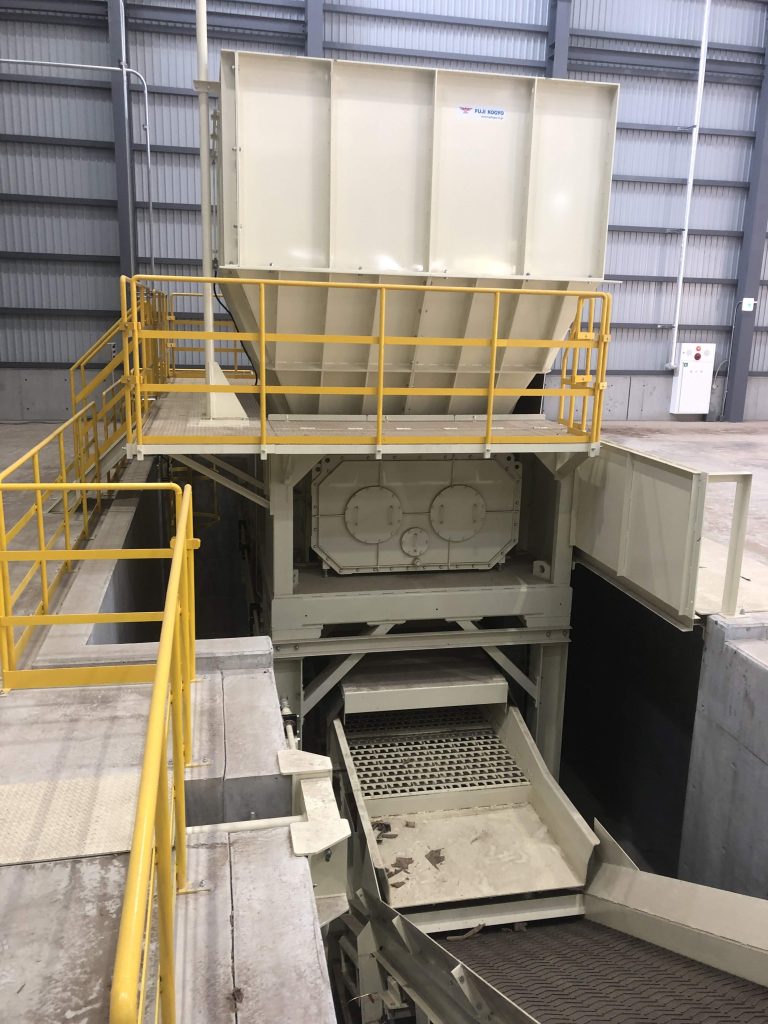

油圧式二軸解砕機                                     『バリラ』

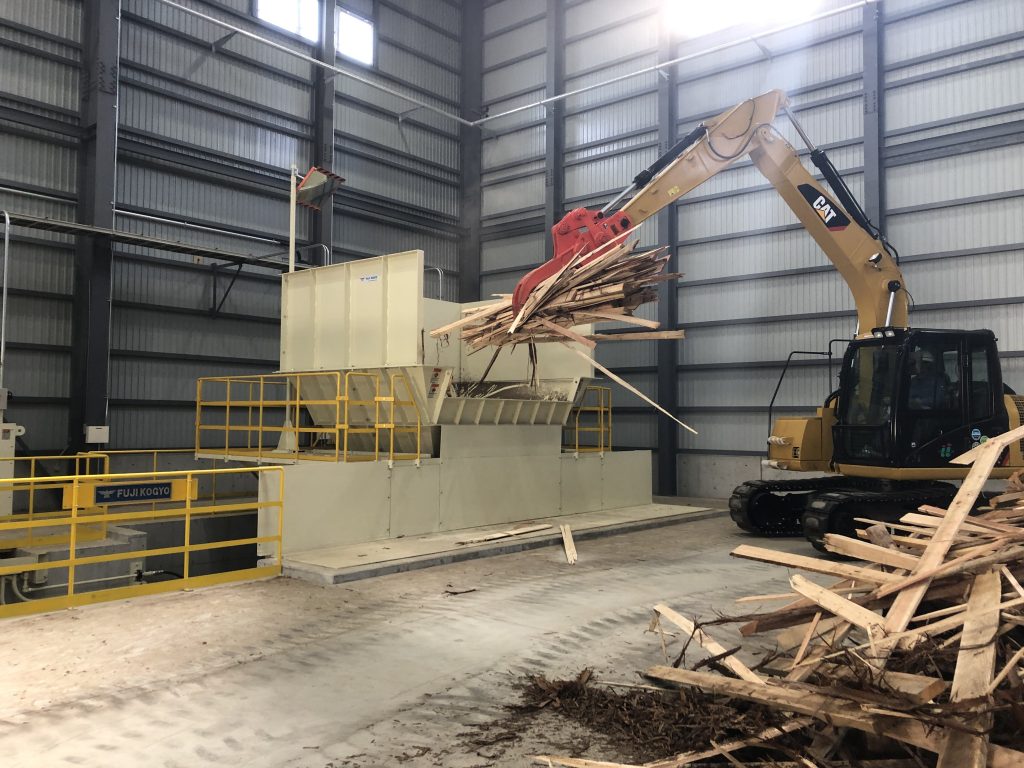

バリラは重機により廃木材を投入し一次破砕します。

フロー画像

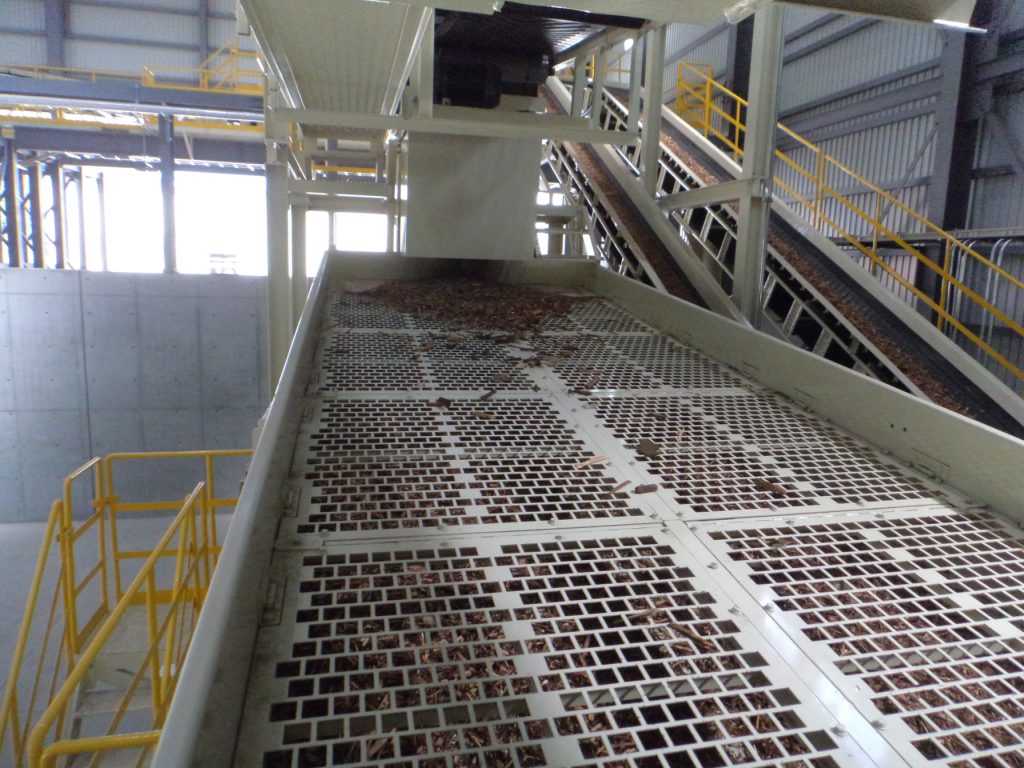

篩い付き振動コンベヤ                               『重荷重用振動コンベヤ』
重荷重用振動コンベヤは バリラにて粗割された木材片を排出・搬送します。また、同時にアンダーサイズはバイパスしてオーバサイズのみを二次破砕すべく篩分けします。

フロー画像

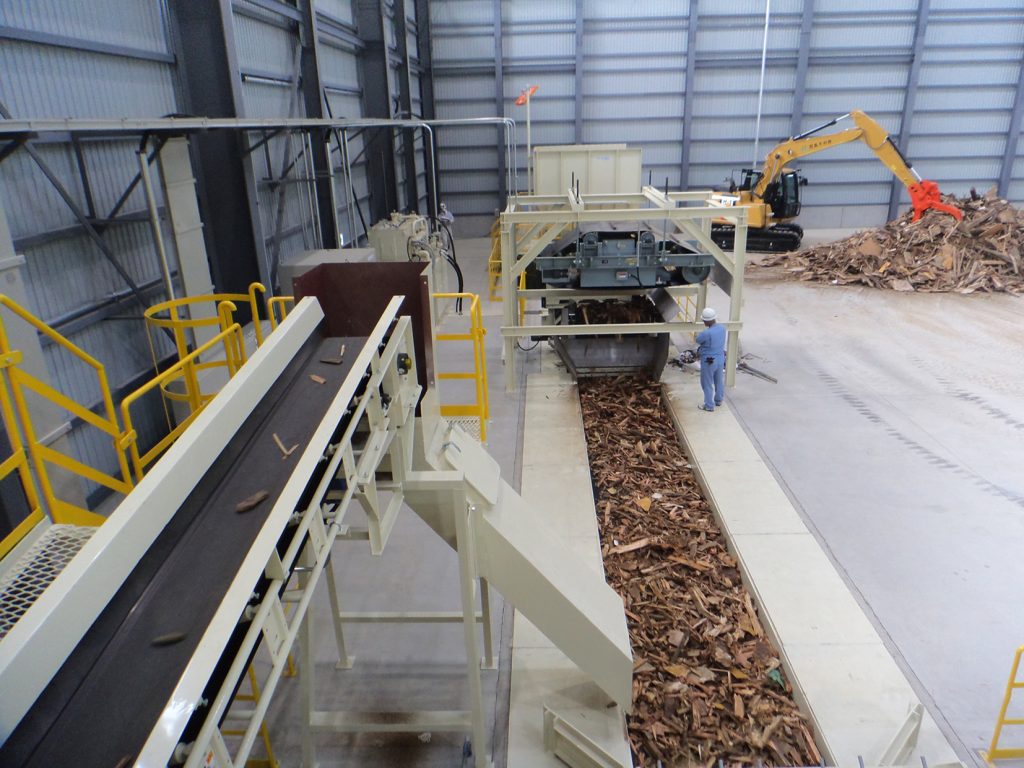

鉄片除去機
強力な電磁式磁石により鉄片を除去します。

フロー画像

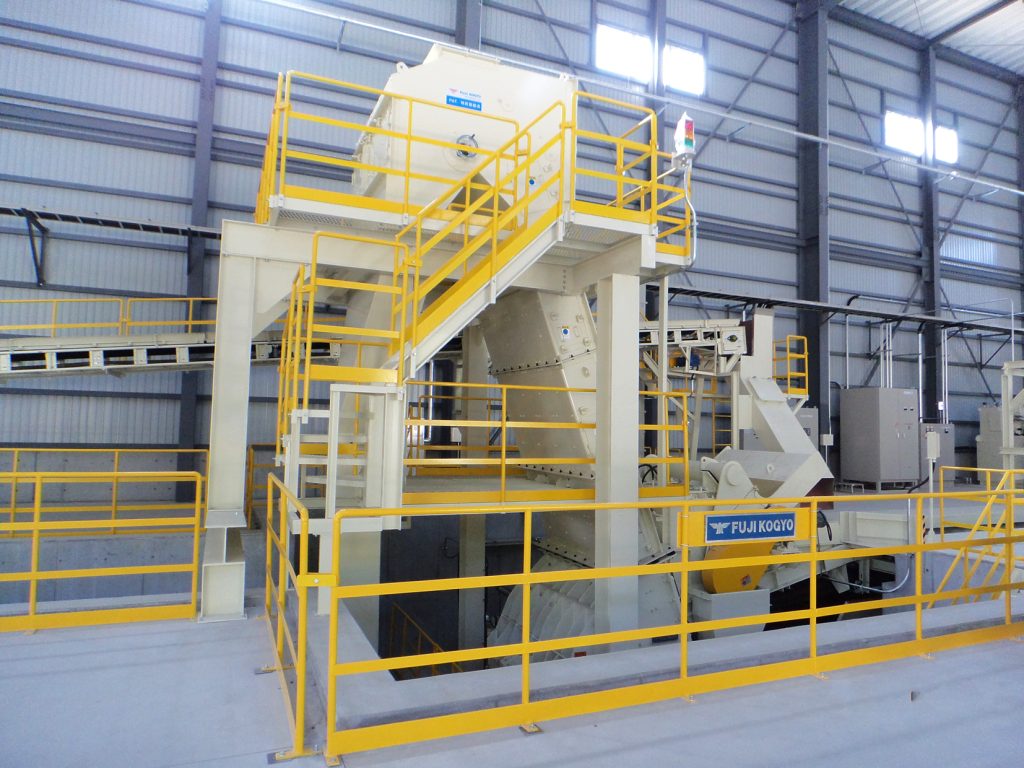

建設廃材系廃木材用破砕機                            『シュレッダSP型』
シュレッダSP型は一次破砕された木片を2次破砕して、約5cmのバイオマス燃料チップ及びボイラー燃料チップを生産します。(シュレッダSP型は1次破砕なしに建設廃材を直接投入して破砕も可能です。)

フロー画像

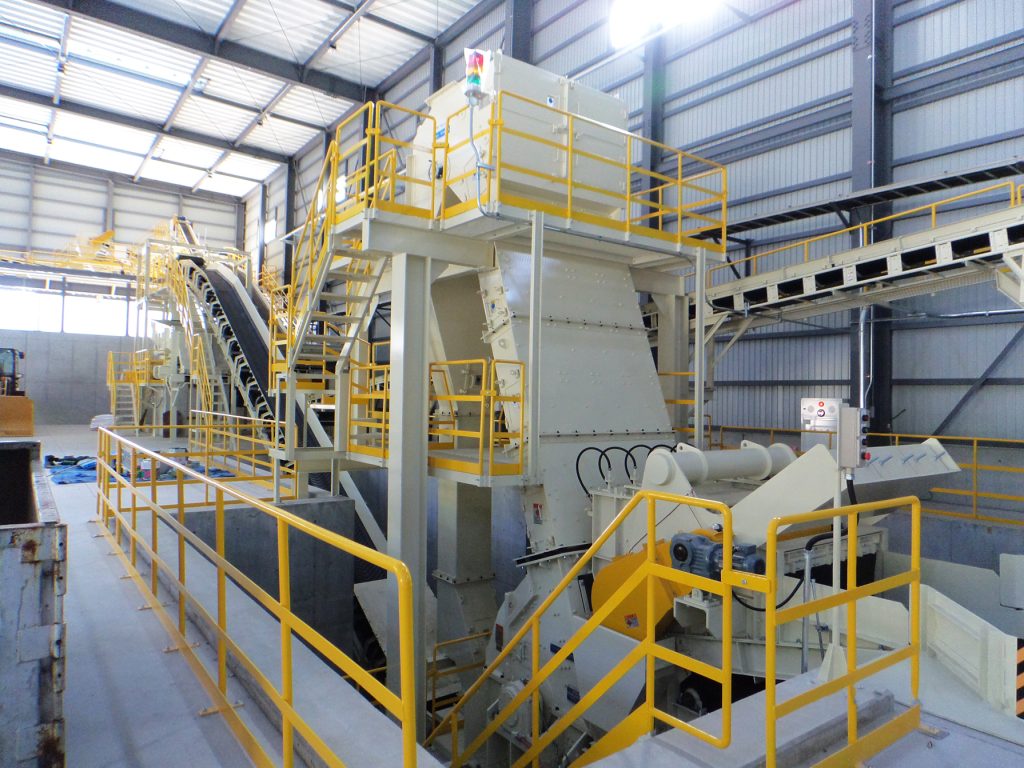

重量異物除去
重量異物排出シュート(PAT.)はシュレッダ内に投入された石・金属の重量異物を即座に排出・除去し、機械の損傷を防ぐと共に火災の防止にも役立てます。

フロー画像

水平回旋式スクリーン                                     『ロータリースクリーン            (観音開き式)PAT.』
ロータリースクリーンは水平回旋運動で木質ピン状チップを大きさで篩い分けします。清掃保守の容易な観音開き(PAT.)仕様です。

フロー画像

チップ貯蔵ヤード
隣接するバイオマス発電所向けへ燃料チップを貯留します。

導入機種

  • 導入機種詳細画像
  • バリラ
  • 重機により廃木材を投入し一次破砕します。
  • 導入機種詳細画像
  • 重荷重用振動コンベヤ
  • 一次破砕機にて粗割された木材片を排出・搬送します。また、同時にアンダーサイズはバイパスしてオーバサイズのみを二次破砕すべく篩分けします。
  • 導入機種詳細画像
  • シュレッダSP型
  • 一次破砕された木片を2次破砕して約5cmのバイオマス燃料チップ及びボイラー燃料チップを生産します。もしくは1次破砕なしに、建設廃材を直接投入して破砕も可能です。

プラントエンジニアリング事例
